汽车行业涂装风淋室要求及特点

时间:2018-08-23  来源:  作者:

XSE鑫盛净化是集洁净室净化设备及空气过滤器的研发、制造、检测、销售和设计、承建空气净化系统工程的一体化高科技企业。

 货淋室/风淋室主要技术要求及特点
1. 箱体要求制作精细,美观大方。采用拼装式室体结构,接缝处要求加垫密封条并涂以不含硅密封胶密封。整体安装完毕,在运行过程中,不应有漏风现象。

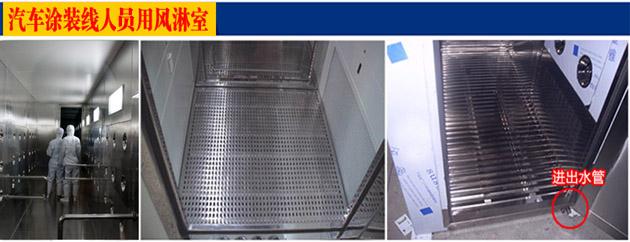

2. 箱体为:外板采用δ1.2mm冷轧钢板并进行喷塑处理,内板采用δ1.2mm SUS304镜面不锈钢板;底盘采用δ1.5mm SUS304不锈钢接水盘,需满焊结构,防止有漏水现象发生,上面铺设不锈钢格栅(分块)供操作员工行走。


3. 进出门为不锈钢结构,采用δ1.2mm SUS304 不锈钢制作,上部设钢化玻璃视窗,下部为不锈钢防撞门板;配进口闭门器。门与门框结合平整、牢固、美观,密封性能良好,门开启灵活。车间风淋室为单扇自动门或手动门。
4. 双门设置电动连锁,实行强制喷淋。
5. 采用光电感应控制,实现自动喷淋。喷淋时间0~99秒可调。
6. 风淋门配备操作面板。
7. 喷嘴采用SUS304镜面不锈钢材质,喷嘴360度可调,要求调节灵活,定位准确。出风口风速>25m/s。
8. 室内配有足够的日光灯照明装置,日光灯选用(嵌入式LED灯具)产品。
9. 选用超薄大风量低噪音多叶风机(国内优质名牌),风机应运转平稳。
10. 采用初效、高效两级过滤,保证喷淋区域洁净。
11. 过滤效率≥99.99%。
12. 过滤器安装必须平整、牢固,过滤器与框架以及框架与壁板之间无漏缝。
13. 操作系统进入吹淋程序,风机开始启动直到完成预设时间期间内,风淋室两端门无法开启,吹淋程序完成后,两扇门均可打开。
14. 风淋室具有自动保护功能:风淋室有一扇门或风机故障无法闭合时,系统在经过一段时间后自动退出连锁功能,门关闭后,系统自动回复连锁功能
15. 电器元件采用施耐德或西门子
16.控制要求
16.1洁净室入口风淋室控制要求
1) 从非洁净区进入
外门打开,内门自动闭锁,如果人员或货物进入风淋室,同时进到风淋中心,经过红外探头风机将自动工作一定时间,此时内外门均闭锁,风机停止工作后,蜂鸣响一声内门即可打开,人员或货物出风淋室,内门关闭,整个过程结束。
2) 从洁净区退出
内门打开,外门自动闭锁,人员或货物进入风淋室,内门关闭,人员或货物经过红外探头则蜂鸣响一声外门即可打开,人员或货物出风淋室,外门关闭,整个过程结束。
3) 风淋室风机必须具有时间自动调节功能。
4) 风淋室自动保护功能
当风淋室中有一扇门或门机有故障无法闭合时,系统在经过一定时间后自动退出联锁功能,二门关闭后系统自动恢复联锁功能。
16.2车间大门风淋室控制要求
1) 从非洁净区进入
外门打开,内门自动闭锁,如果人员或货物进入风淋室,同时进到风淋中心,经过红外探头风机将自动工作一定时间,此时内外门均闭锁风机停止工作后,蜂鸣响一声内门即可打开,人员或货物出风淋室,内门关闭,整个过程结束。
2) 从洁净区退出
 内门打开,外门自动闭锁,人员或货物进入风淋室,内门关闭,人员或货物经过红外探头则蜂鸣响一声外门即可打开,人员或货物出风淋室,外门关闭,整个过程结束。
3) 风淋室风机必须具有时间自动调节功能。
4) 风淋室自动保护功能
 当风淋室中有一扇门或门机有故障无法闭合时,系统在经过一定时间后自动退出联锁功能,二门关闭后系统自动恢复联锁功能
5)能够与门禁配合使用, 配10-30张卡(可根据需要扩充)。
16.3车间大门风淋室加热要求
1) 车间风淋室自带10KW电加热器,保证吹淋时为暖风;
2)当室温低于设定温度值时可自动加热主,达设定时时可自行停止加热主。
17.电源为AC  3N   380V   50HZ
18.车间风淋室补水及排污需于土建预接口对接
